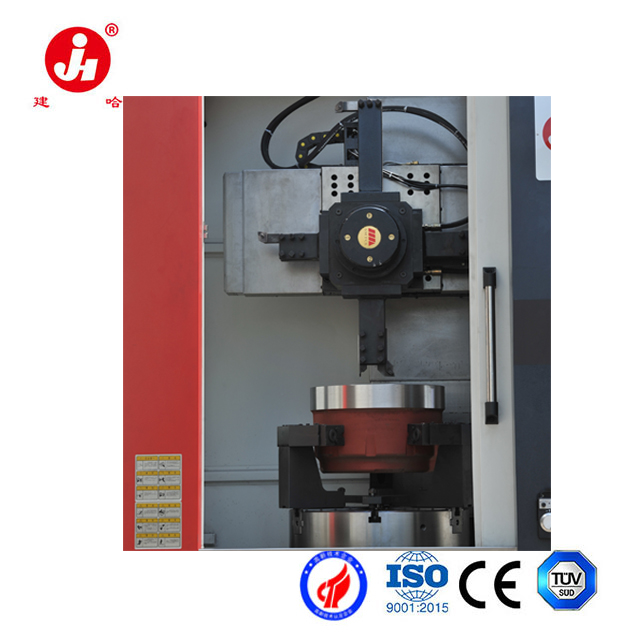

VTC數控立式車床
VTC70數控立式車床可以更好的消除熱變形對加工精度的影響 大功率交流主軸電機，增強了機床運轉的穩定性 主軸采用進口高級潤滑脂潤滑，全封閉，免維護 床鞍、立柱導軌采用超重負荷直線滾動導軌，動態響應性能好。
立式車床與普通車床的區別在于其主軸是垂直的，相當于把普通車床豎直立了起來。由于其工作臺處于水平位置，適用于加工直徑大而長度短的重型零件。立式車床可進行內外圓柱體、圓錐面、端平面、溝槽、倒角等加工，工件的裝夾、校正等操作都比較方便。
|
技術參數 |
單位 |
VTC70 |
|
大回轉直徑 |
mm |
700 |
|
主軸轉速級數 |
級 |
無級 |
|
主軸轉速范圍 |
rpm |
100~1000 |
|
切削進給速度 |
mm/min |
0.1~1000 |
|
刀架垂直移動距離 |
mm |
700 |
|
刀架水平移動距離 |
mm |
700 |
|
縱向快移速度 |
mm/min |
16000 |
|
橫向快移速度 |
mm/min |
16000 |
|
刀架形式 |
|
數控刀架（立式/臥式） |
|
液壓卡盤直徑 |
mm |
400/500/630 |
|
主電機功率 |
kw |
22 |
|
定位精度 |
mm |
±0.008 |
|
重復定位精度 |
mm |
±0.004 |
|
機床外形尺寸 |
mm |
2050×1900×3200 |
