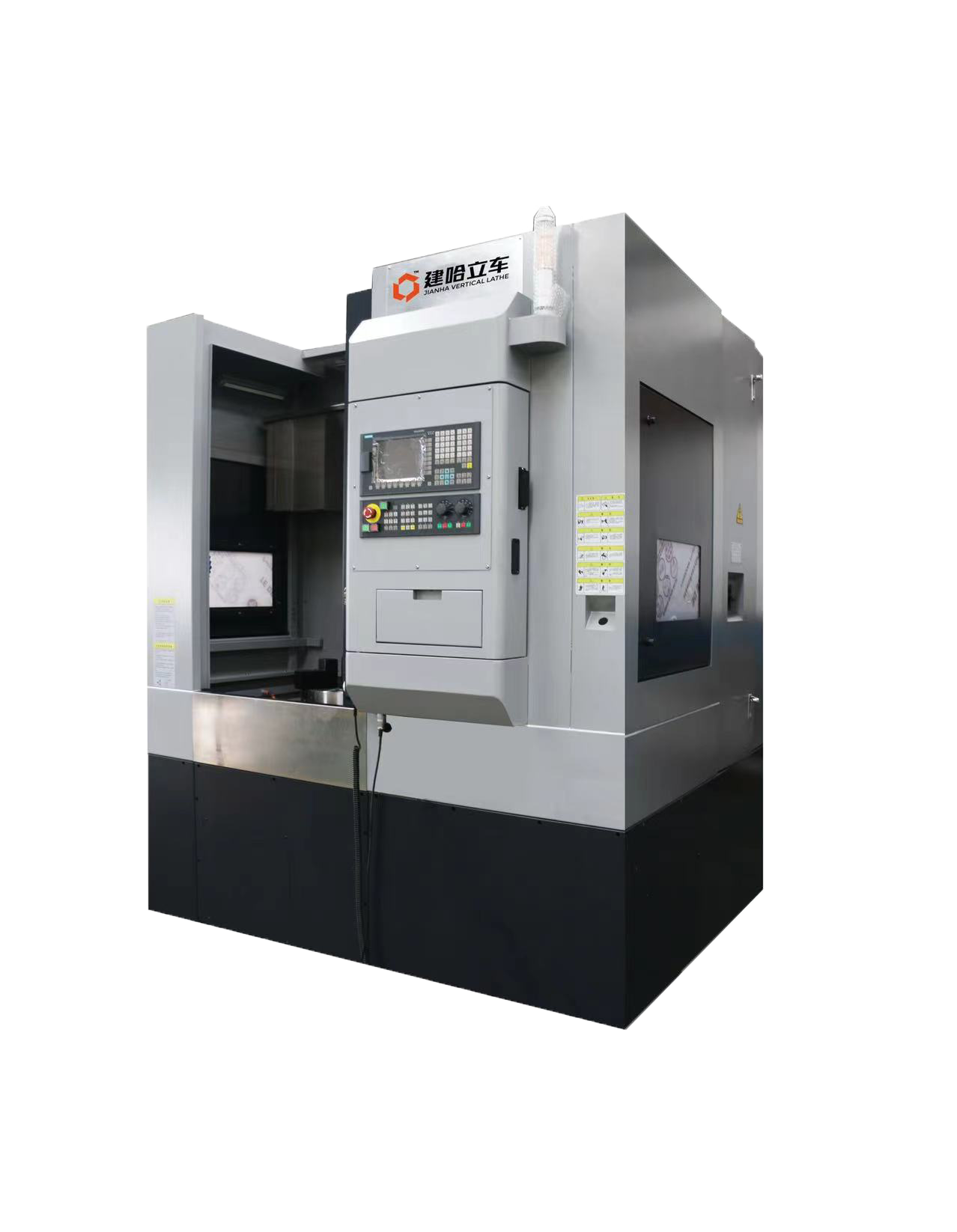

VTC數控立式車床
VTC系列機床是一種自動化數控加工機床，用來加工零件的內外圓柱面、錐面、端面、切槽及倒角，VTC60數控單柱立式車床適用于多種中小型環形件、殼體及法蘭等零件的外圓、外錐面、內孔、內錐面車削及鉆孔、擴孔、鏜孔等加工。
單柱數控立車的主傳動主要是由矢量變頻系統驅動的，通過兩檔變速機構，可以隨工作轉速進行無級可調。而且其工作臺采礦業軸一般都是采用高精度可調徑向間隙雙列短圓柱滾子軸承定心，工作臺導軌采卸荷靜壓導軌，這樣產生的回轉精度就比較高，可以承載的能力也比較大，同時不會出現比較大的熱變型。
| 技術參數 | 單位 | VTC60 |
| 大回轉直徑 | mm | 650 |
| 主軸轉速級數 | 級 | 無級 |
| 主軸轉速范圍 | rpm | 100~1000 |
| 切削進給速度 | mm/min | 1.0~1000 |
| 刀架垂直移動距離 | mm | 600 |
| 刀架水平移動距離 | mm | 450 |
| 縱向快移速度 | mm/min | 16000 |
| 橫向快移速度 | mm/min | 16000 |
| 刀架形式 | 數控刀架（臥式八工位） | |
| 液壓卡盤直徑 | mm | 400/500 |
| 主電機功率 | kw | 18.5 |
| 定位精度 | mm | ±0.008 |
| 重復定位精度 | mm | ±0.004 |
| 機床外形尺寸 | mm | 2000×1900×3030 |
